Светодиодное дхо своими руками

Привет!

Заметил тот факт что Нексия с противотуманками смотрится значительно красивее и решил с этим что-то делать.

Идея пришла случайно, когда получил с eBay 200 светодиодов (superbright 5мм).

В общем по порядку:

1. Вырезал из печатной платы круг диаметром 70мм.

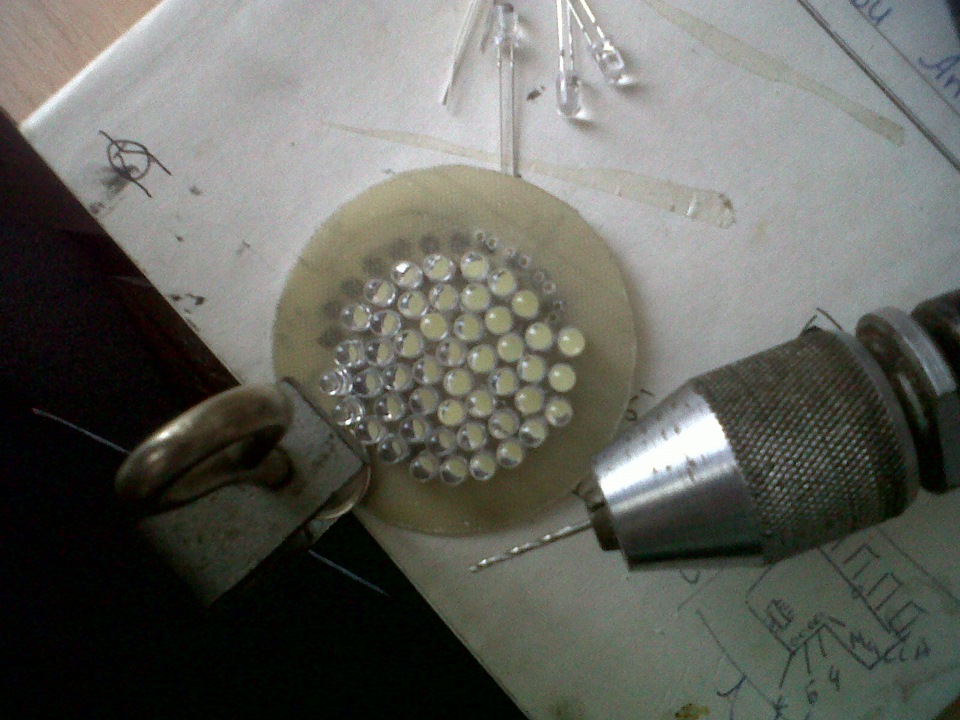

2. Просверлил отверстия под светодиоды в плате сверлом 1мм.

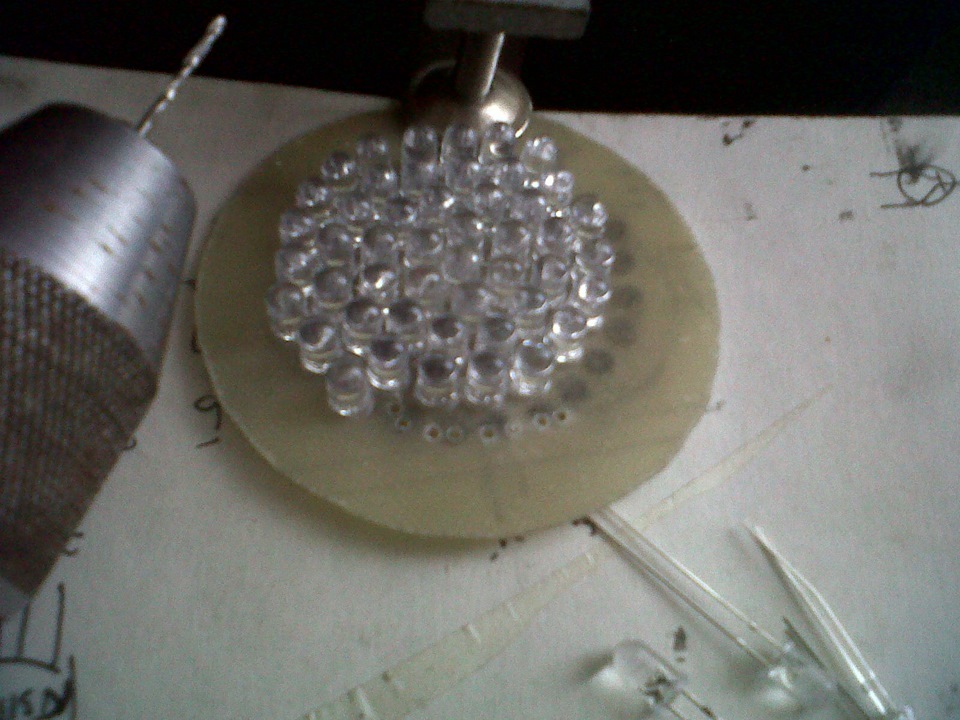

3. Установил их в отверстия вплотную к друг другу сразу спаивая последовательно по 4шт.

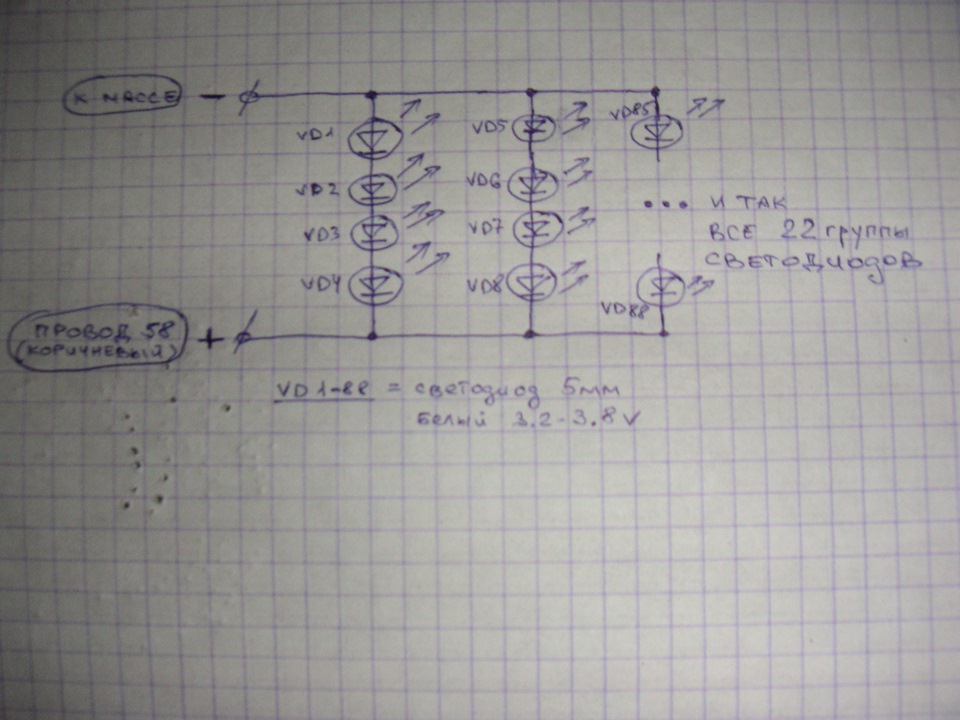

4. Получилось всего на плате 88 светодиодов. Спаиваем параллельно все 22 соединения (схема на фото).
5. Залил все эпоксидкой для защиты контактов сразу подпаяв провод для подключения.

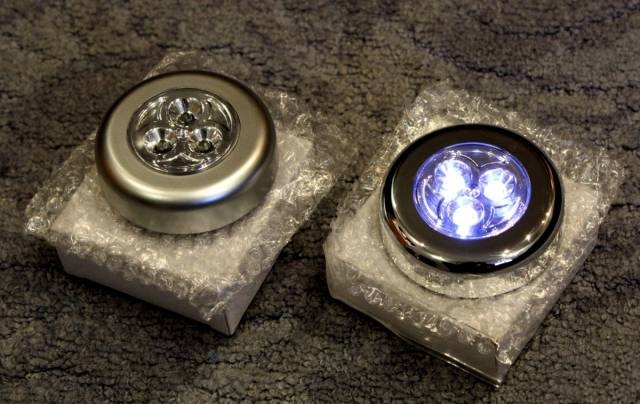

6. Я разобрал 2 подвесных пластиковых фонарика для мебели за 1евро каждый затем выкинул все внутренности.
7. Увеличил диаметр стороны свечения корпусов фонарика с помощью паяльника. Потом все неровности шлифуем наждачкой.
8. Сделал макет из картонки под новое стекло. Вырезали в "стеколке" — 2 рифленых круга толщиной 4мм для межкомнатных дверей ))).
9. Установил стекло на силикон, и получаем корпус под плату с светодиодами.
10. Приклеил плату с светодиодами в полученный корпус, изнутри обильно обмазав все стенки и места соединений эпоксидкой.
11. Вырезал отверстия в черных пластмассах из бампера под противотуманки с помощью паяльника. Опять наждачка…
12. Освежил полученные светильники и пластмасски черной матовой краской в несколько слоев.
13. Изобрел крепления для моих светильников и подготовил все к установке.

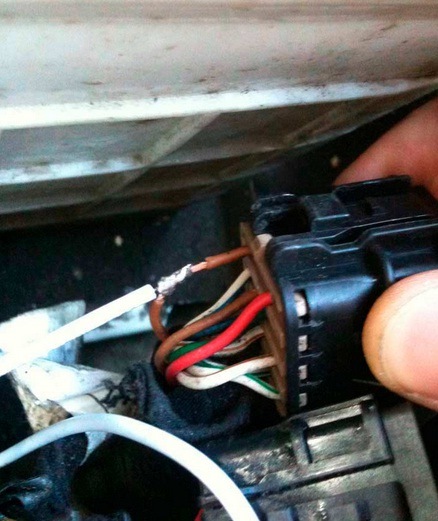

14. Подключение. Над левым крылом есть 2 штекера через который проходит много проводов (в основном свет). Берем тот что побольше, находим входящий в него коричневый провод (фото). Он и есть появляющийся +(плюс) при включении габаритов. -(минус) подключаем к массе авто.

Сразу скажу что перед установкой замерил потребление получившихся ДХО:
Каждый фонарь потребляет 180мА — соответственно 12.5В x 0.18A = 2.25W (ничтожно)
Следовательно установка в цепь габаритов не в коем случае к перегрузке не приведет !

ПЛЮСЫ-
1. Получилось очень классно ! Вид совсем другой.
2. Светят ярко.
3. Низкая стоимость изготовления.
4. Высокая степень самоудовлетворения. ))

МИНУСЫ —
1. Теперь "не очень" смотрятся фары со своим желтоватым свечением ))) = > Походу буду ствить ксенон в ближний свет и габариты поменяю на светодиодные белые.
2. Ненавижу наждачку и все что с ней связано ! )))))

Использованный материал:
*Наждачка: 40см грубость-120 = 1$
*Эпоксидка: 3 флакона = за все 3 шт.- 1,5$
*Светодиоды SuperBright LED 5mm = 200шт — 4$ eBay
*Печатная плата.
*Баллон краски = 4$
*Провод двухжильный сечение 1.5 = 2$ (за 6 метров. использовал всего 3 метра)
*Изолента тряпочная = 1.5$
*Плафончики на батарейках под корпус 2шт = 3$

Жду Ваших мнений и комментариев…
Спасибо.

Цена вопроса: $17Пробег: 152715 км
